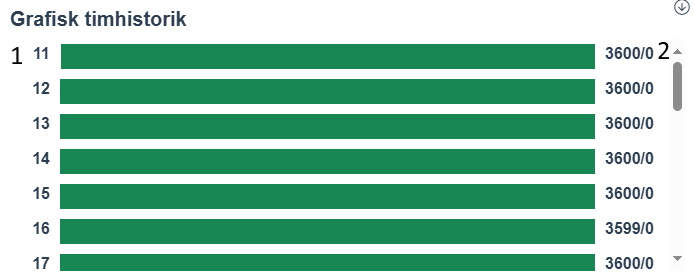

Funktionen "Grafisk timhistorik" visar fördelningen av förfluten tid gällande stopp- och körtid. För att göra det lättare att hitta i dokumentationen har respektive snabbval en egen sektion. Samtliga snabbval kommer att se ungefär likadana ut. Viktigt att veta är att diagrammens tillgängliga tidsangivelser inte är baserade på 24h-format. Istället visas en vald tidsintervall (dag/skift) per timme för vald maskin. Siffrorna i vänsterkanten av diagrammen visar aktuell timme och siffrorna i högerkanten av diagrammen visar produktionsvärden och det är då cyckler/börvärde. När det gäller hur cykelvärdet räknas ut används följande formel: cykler * omräkningsfaktor cykler och när börvärdet räknas ut används följande formel: (körtid + stopptid) * TAK-grön gräns/planerad cykeltid.

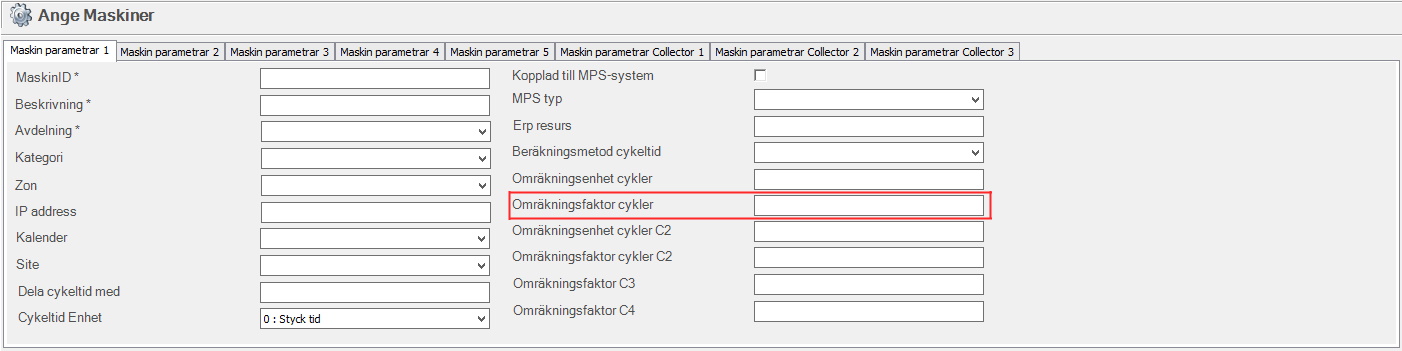

Både cykelvärdet och grön gräns för TAK hämtas ifrån maskininställningar under maskinparametrar 1 respektive 4. Detta ändras via "Client" -> "Administration" -> "Systeminställningar" -> "Grunddata" -> "Maskiner". Se bilder nedan för hur det ser ut. Planerad cykeltid tas från eventuell order som körts vid tidpunkten. Om ingen order körs är det börvärdet alltid noll (0).
Nuvarande
skift
Föregående
skift
Idag
Igår
