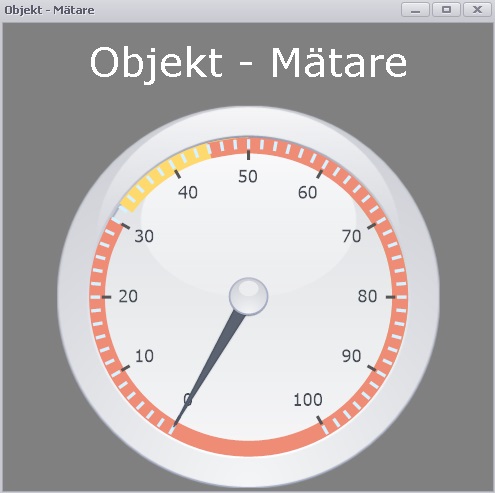

Man kan lägga till ett mätarobjekt i Anslagstavlan och det kan t.ex. se ut som nedan.
Ett mätarobjekt är en mätare som får in data ifrån en sql-fråga och visar upp den datan i en mätare. Datan man får in måste vara en rad med en kolumn. Är man ägare av mätaren (personen som skapade den) kan man högerklicka på mätaren för att få upp olika inställningsmenyer, se bilder nedan.

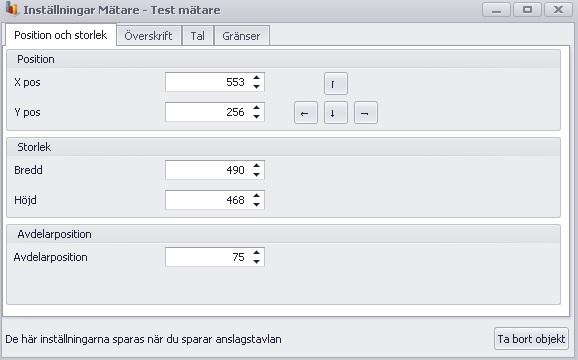

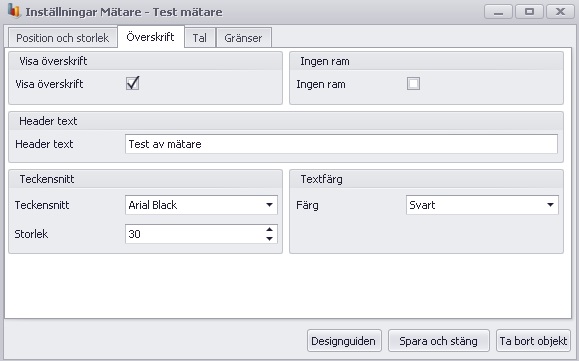

Under inställningar för "position och storlek" kan man flytta/ändra mätaren och i fönstret för "överskrift kan man göra ändringar vad gäller ram, rubrik, teckensnitt och färg. När det gäller fönstren för tal och gränsen är det följande inställningar som gäller:
Grön spann
start
Det värde som det gröna området ska börja på.
Grön spann
slut
Det värde som det gröna området ska sluta på (mellan grön spann
start och grön spann slut kommer ett grönt fält att synas, i bilden ovan mellan
15 och 20).
Gult spann
start
Det värde som det gula området ska börja på.
Gult spann
slut
Det värde som det gula området ska sluta på (mellan gult spann
start och gult spann slut kommer ett gult fält att synas, i bilden ovan mellan 5
och 15).
Rött spann
start
Det värdet som det röda området ska börja på.
Rött spann
slut
Det värdet som det röda området ska sluta på (mellan rött spann
start och rött spann slut kommer ett rött fält att synas, i bilden ovan mellan 0
och 5).

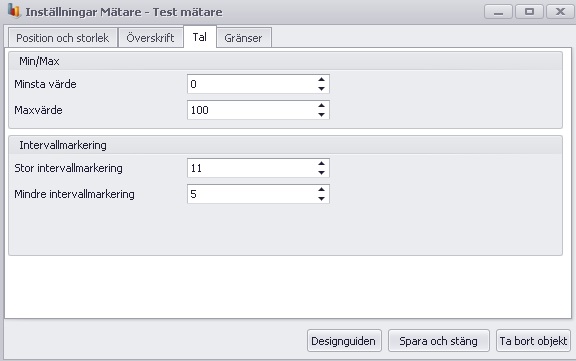

Stor
intervallmarkering
Hur många "stora intervallmarkeringar" som ska
finnas i bilden. En stor intervallmarkering är ställena i bilden ovan där värdet
skrivs ut 0, 10 och 20 i bilden ovan.
Mindre
intervallmarkering
Hur många "mindre intervallmarkeringar" som ska
finnas i bilden mellan de stora intervallmarkeringarna. I bilden ovan är det en
markering vid varje heltal och mätaren pekar på 9.
Minsta
värde
Det misnta värdet mätaren kan visa, alla lägre än detta värdet
kommer att visas som detta värde.
Maxvärde
Det största värde som mätaren kan visa, alla högre än detta värde
kommer att visas som detta värde.
Klickar man på knappen "Designguiden" öppnas ett nytt fönster där man kan bestämma lite olika inställningar på mätaren. Det finns även möjligheter att ändra utseendet på mätaren. För att spara inställningarna klickar man på spara layout och då uppdateras layouten på mätaren.
