(Denna dokumentation beskriver endast objektet Multipla mätare, inte hur dessa läggs till i en anslagstavla. Om det är information om detta du söker, kan du läsa mer i detta stycke istället.)
Objektet Multipla mätare är ett
överliggande, grupperande objekt som är designat att innehålla upp till 400
mätare, eller så många som systemresurserna tillåter upp till detta
antal.
När ett Multipla mätare-objekt används, måste en SQL-fråga
användas som ger objekten dess data. För att detta ska fungera, måste frågan ge
ett resultat som är formatterat enligt nedan:
Detta resultat kan ges på många sätt, men ett är att använda sig av "union all" enligt exemplet nedan:
select <value>,
[machine_id] from ...
union all
select <value>, [machine_id] from ...
Den data som väljs ut i frågan är dels ett värde
och dels maskin-ID (machine_id). Formatet på frågan är sådant att värdet är det som
visas i mätaren, och machine_id är det som ska visas i mätarens
rubrikdel.
(Detta behöver inte nödvändigtvis vara just maskinens ID, även om så
oftast är fallet.)
Den text som används som rubrik (machine_id) visas i
mätaren, om valet "Visa maskin-ID" väljs. Övriga värden, om sådana finns,
ignoreras.
När väl objektet är definierat, finns det ett par inställningar som behöver göras. De flesta inställningarna som finns att göra är gemensamma för objektet Mätare, som exempelvis "Grönt spann start", "Gult spann start" och "Stor/Liten intervallmarkering", dessa gås inte igenom här. (Behöver du läsa på om dessa egenskaper så kan du göra det i detta stycke .) En bild på hur det kan se ut med multipla mätare kan du se nedan:
Du kan se
alla inställningar man kan göra i bilderna nedan. Notera att vissa är
objektspecifika:

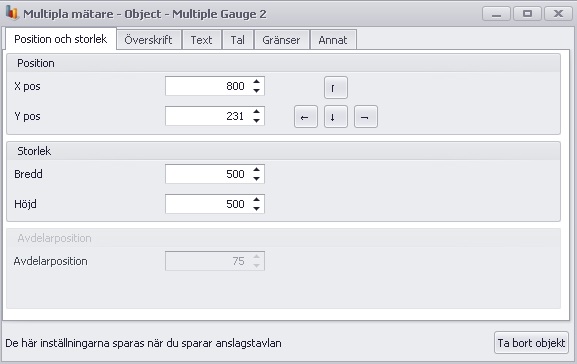

I "position och storlek" ändrar du just position och

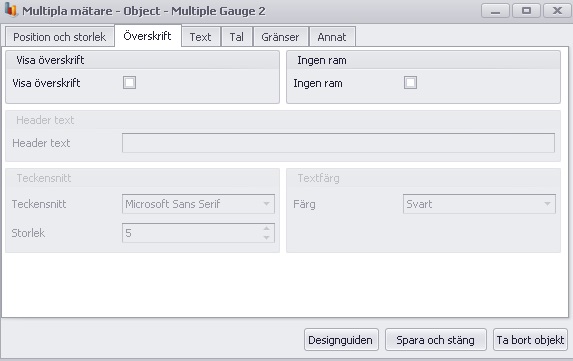

storlek på objektet. I "överskrift" kan du lägga till/ta bort överskrift/ram

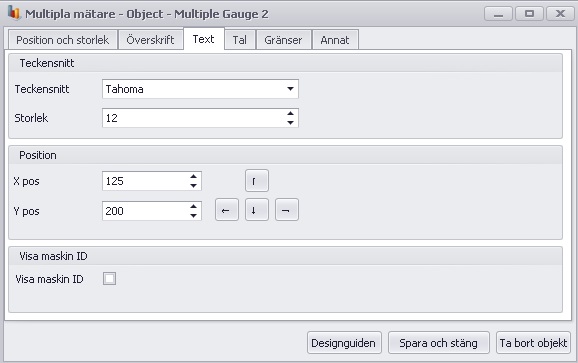

samt ändra teckensnitt, storlek på teckensnitt och färg. I "text" kan du

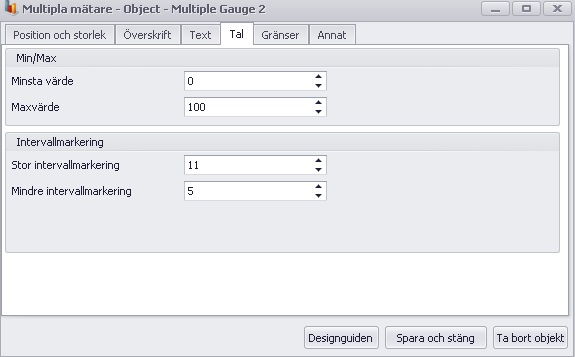

göra ytterligare inställningar för objektets teckensnitt. I "tal" kan du ändra

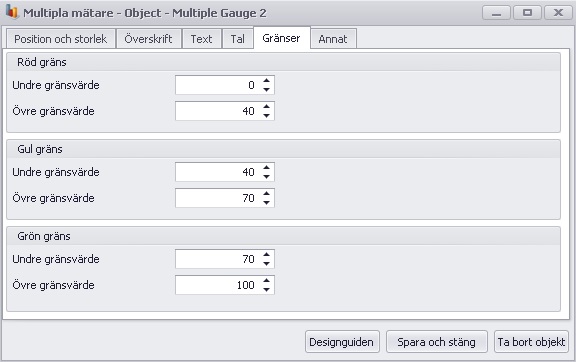

min/max-värde samt intervallmarkering. I "gränser" ställer du in vilka övre och undre gränser som

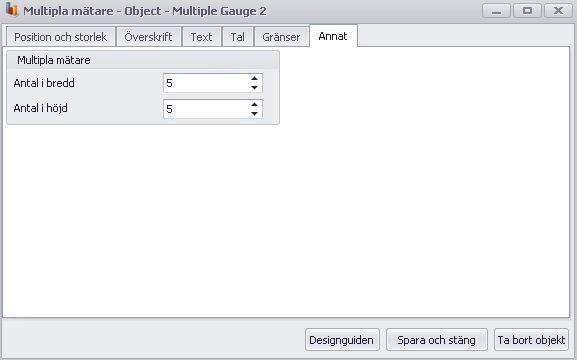

ska gälla för respektive färg. I "annat" kan du ändra
antalet mätare som
ska synas i höjdled och bredd.
Utöver de ovan
nämnda inställningarna är alla konfigureringsalternativ i högra kolumnen kopplade
till positioneringen av fönstret.
När all konfigurering är gjord av
objektet sparas inställningarna med Spara layout. Dock måste layouten av hela
anslagstavlan sparas separat i menyn för att alla inställningar ska
bevaras.
Menyn visas genom att trycka "Ctrl + M".
