Rapportvisare grafer

Rapporter som genereras och som är grafer visas i en rapportvisare.

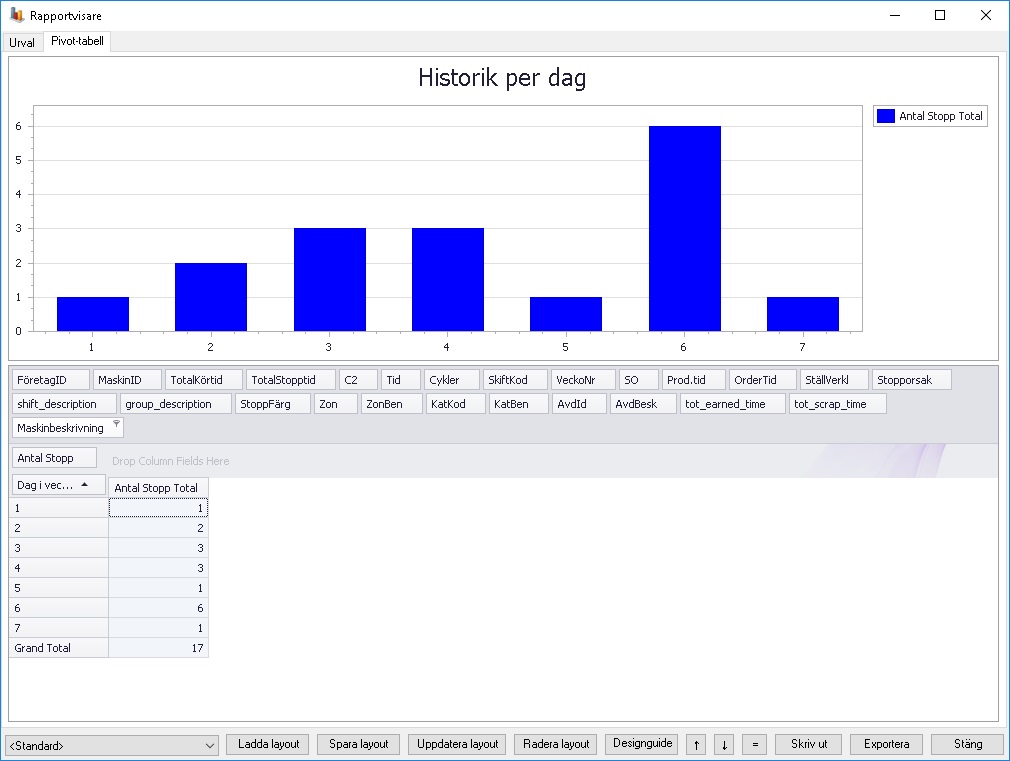

När grafvisaren öppnas ser man sin graf enligt layouten man har valt. Ett exempel på hur det kan se ut finns i bilden nedan.

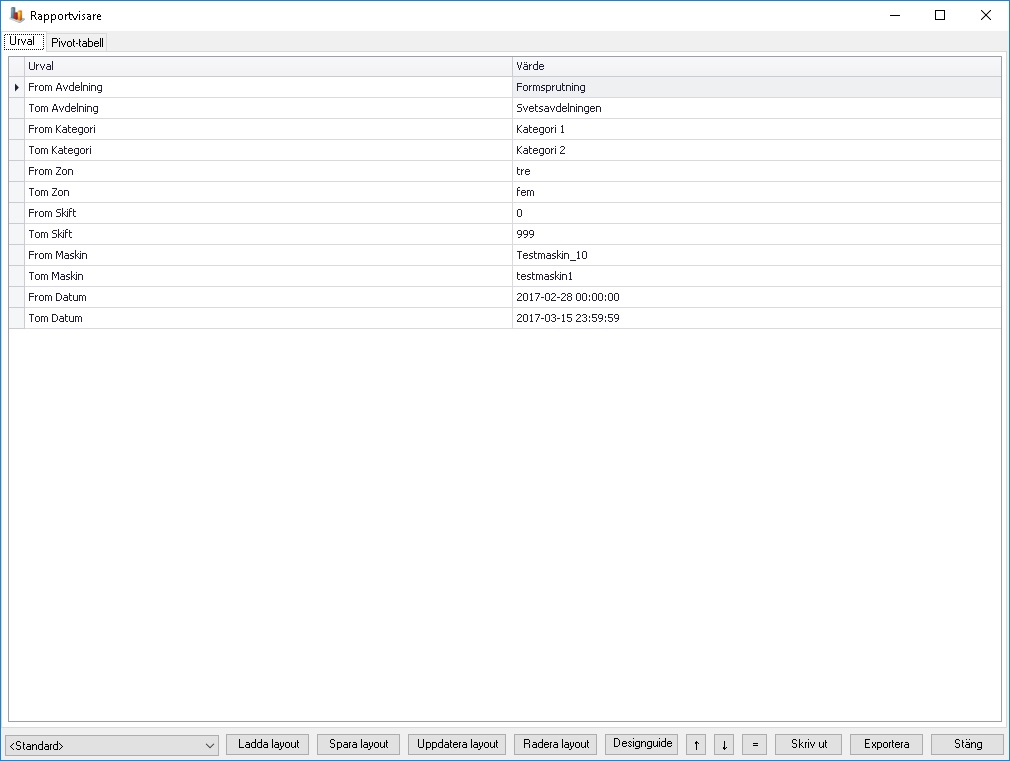

Längst upp finns två flikar att välja mellan. Urval visar en flik med de val man angav när man skapade rapporten (se bilden nedan)och pivot-tabell visar tabellen och vilka fält från databasen som den innehåller och hur de är arrangerade (se bilden ovan).



Det finns två stycken pilar i botten av skärmen/bilden, en pekar uppåt och en nedåt. Uppåtpilen visar en pivot-tabell och nedåtpilen döljer en pivot-tabell. I följande avdelning kommer grafer/pivot att gås igenom mer ingående.

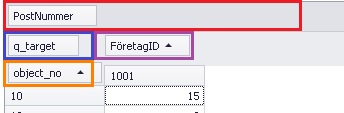

Nedan är ett fältexmpel.

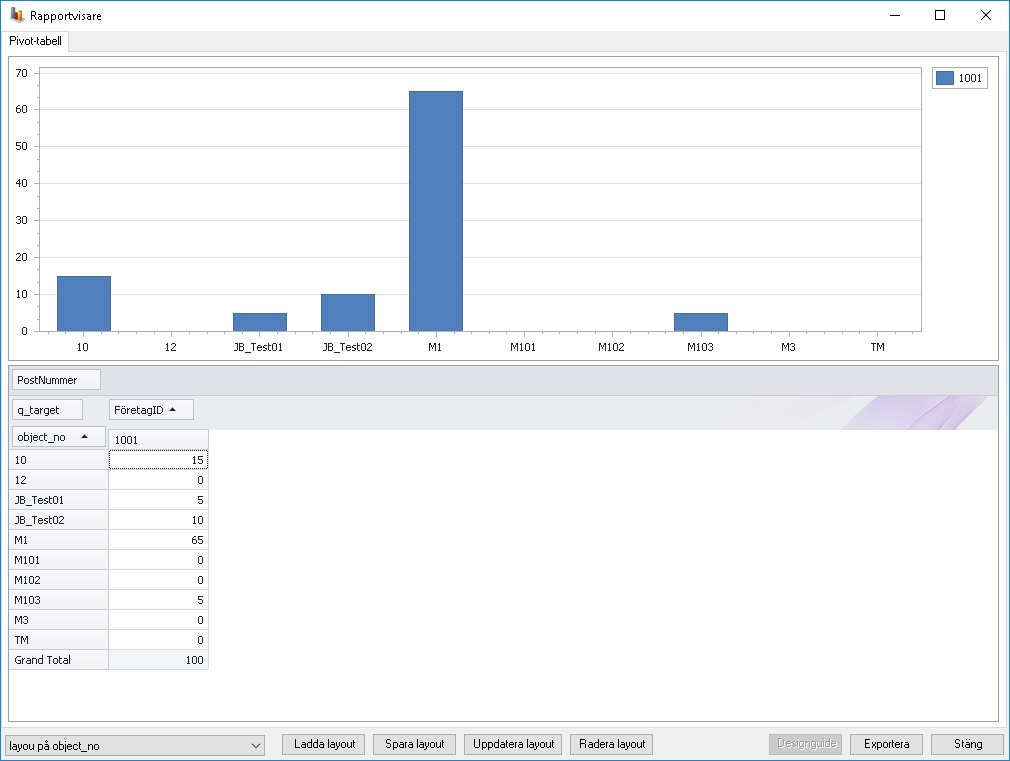

Fälten kan tänkas se ut ungefär som nedan och går att möblera om för att få fram olika grafer.

Block som placeras i den röda rutan (PostNummer i bilden ovan) kommer inte inkluderas i grafen.
Block som placeras i den blåa rutan (q_target i bilden ovan) visas som celler i listan och som staplar i grafen.
Block som placeras i den orangea rutan (object_no i bilden ovan) visas som rader i listan och som x-axeln i grafen.
Block som placeras i den lila rutan (FöretagID i bilden ovan) visas som kolumner i listan och som y-axeln i grafen.

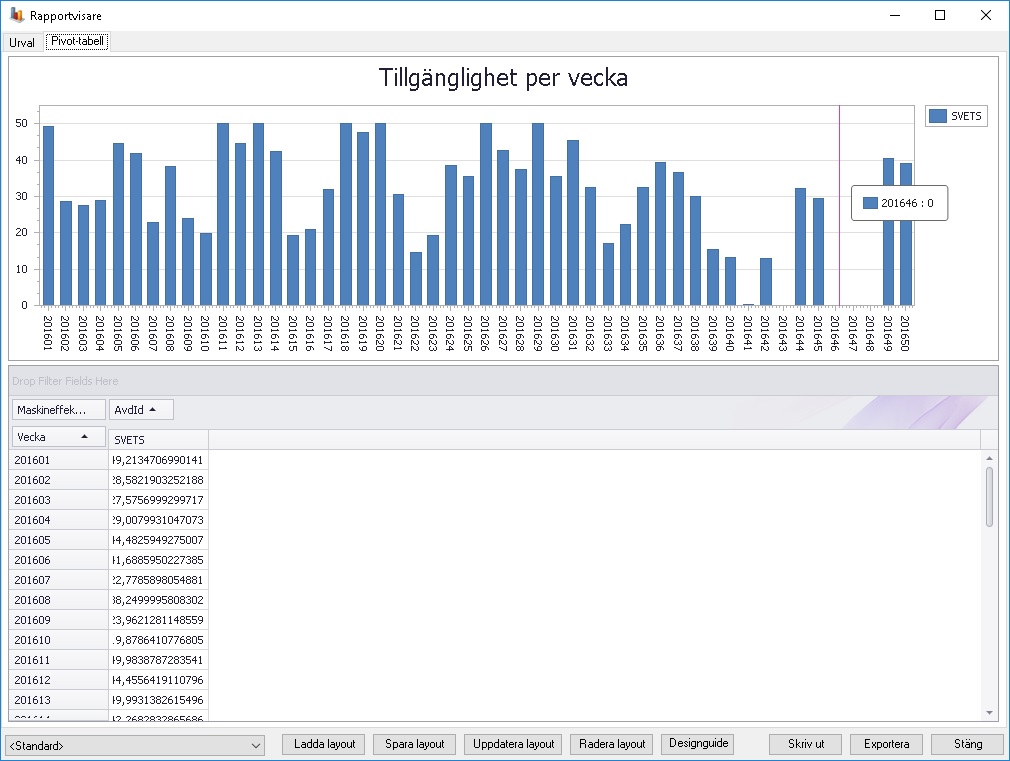

Efter att ha flyttat om lite kan det t.ex. se ut såhär.

Längst ner i rapportvisaren finns det flertalet knappar. Se bild nedan.

En förklaring på knapparna följer nedan:

Drop down-lista
Standardlistan är en lista med alla tillgängliga layouter. Man kan välja en layout i listan och sedan klicka på "Ladda layout" "Spara layout" "Uppdatera layout" och "Radera layout"

Ladda layout
Ladda layout laddar in den i listan valda layouten.

Spara layout
Spara layout låter användaren spara nuvarande layout. Vid spara layout öppnas ett nytt fönster som låter användaren skriva in vad den nya layouten ska heta. Se bild.

Uppdatera layout
Sparar över den i listan valda layouten med den nuvarande aktiva layouten.

Radera layout
Ta bort den i listan valda layouten.

Designguide
Knappen "Designguide" öppnar upp ett externt fönster där användaren steg för steg kan designa hur grafen ska se ut.

Skriv ut

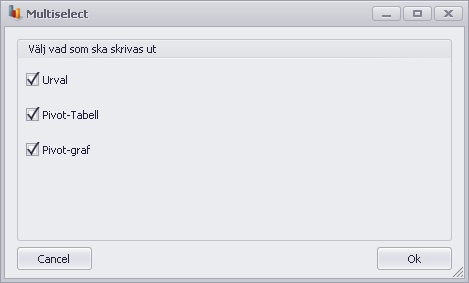

Skriv ut öppnar upp en ruta där användaren får välja vilken eller vilka delar vederbörande vill skriva ut (se bild nedan).  Varje val skrivs ut på en (eller flera) egen sida.

Upp/Ner-pil
 Dessa pilar används för att antingen visa (uppåtpilen) eller dölja (nedåtpilen) pivot grid.

Lika med

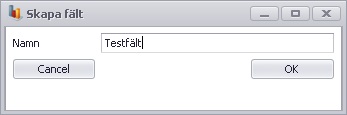

Knappen med likamed-tecknet tillåter användaren att skapa egna fält. När man klickar på knappen öppnas en ny ruta upp där man får ange vad fältet ska heta. Se bild nedan.

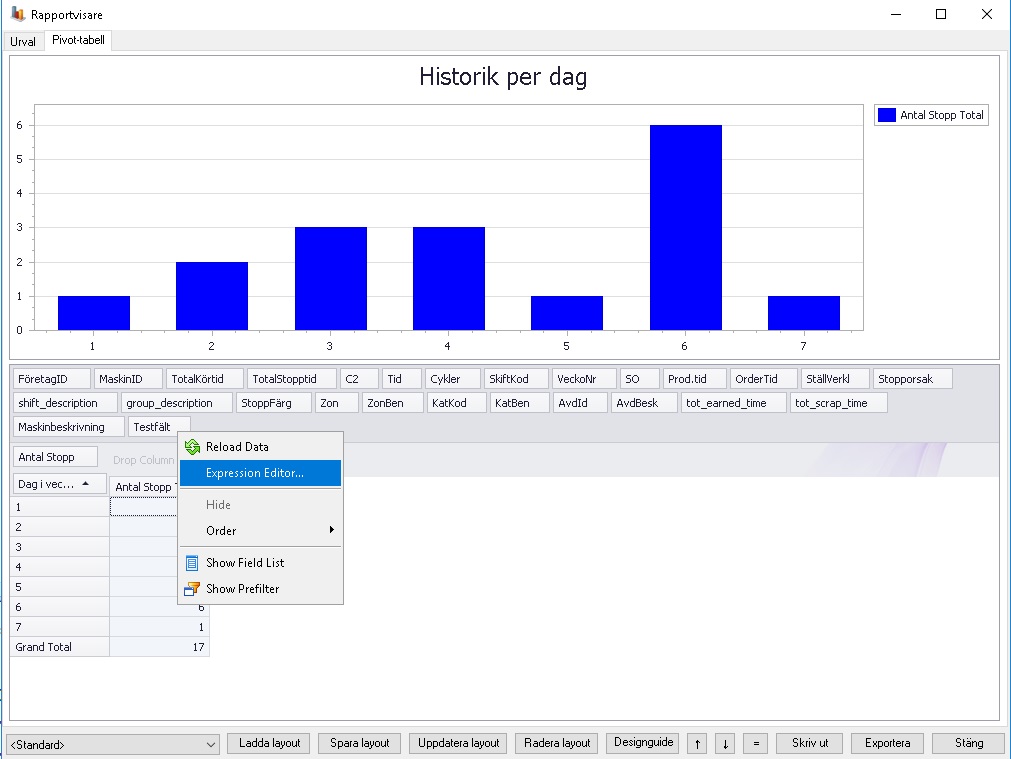

När namnet är bestämt och fältet är skapat inehåller fältet ingen data. För att lösa dettta kan man högerklicka på fäldet och välja "Expression editor". Se bild nedan.

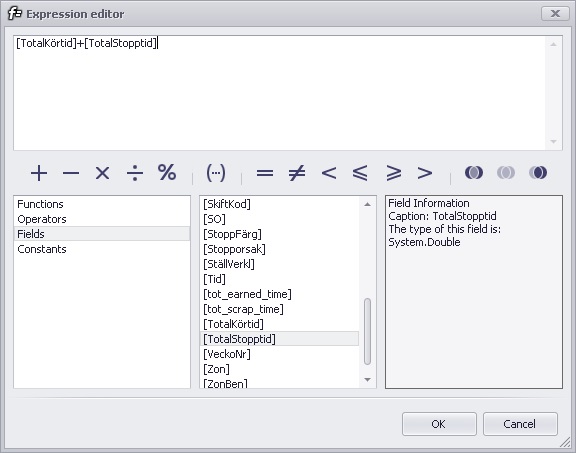

Gör man det öppnas en ny ruta där man får göra det mattematiska uttryck som fältt ska bestå av. Man kan till exempel, som nedan, addera två andra fält.

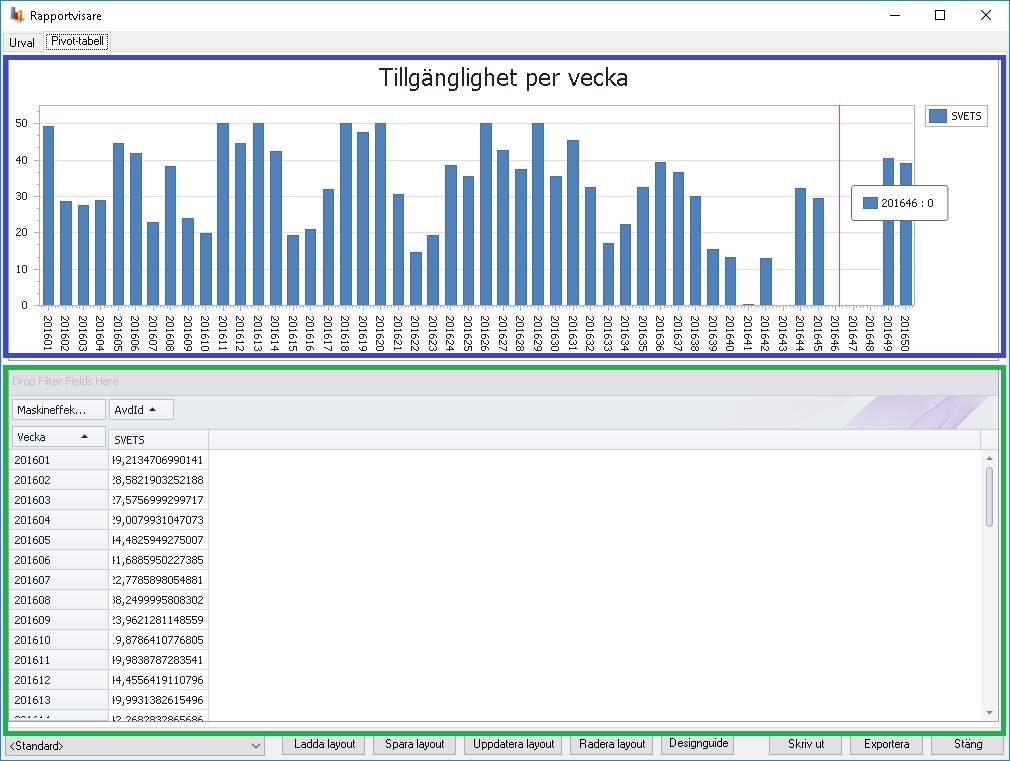

Urval ger en lista som i den högra bilden längst upp på sidan. Pivot-tabell ger en lista med all data som finns med i tabellen, se grön markering i bild nedan. Pivot-graf ger en graf med all data som visas, se blå markering i bild nedan.

Exportera
Knappen exportera låter användaren välja en mapp dit man vill exportera grafen. Där sparas tre filer, en med urvalet, en med pivot-tabell och en mad pviot-grid.
