Ett processvärde är ett OPC-värde som kan loggas och/eller kopplas till olika event i Balthzar. Processvärden kan registreras i "Balthzar Client" -> "Administration" -> "Systeminställningar" -> "Processvärde" > "Processvärden". Här finns mer information om hur processvärden läggs upp. Se bilder nedan. Detta går att använda i såväl Client, som eTouch och i webb applikationen BZX21.

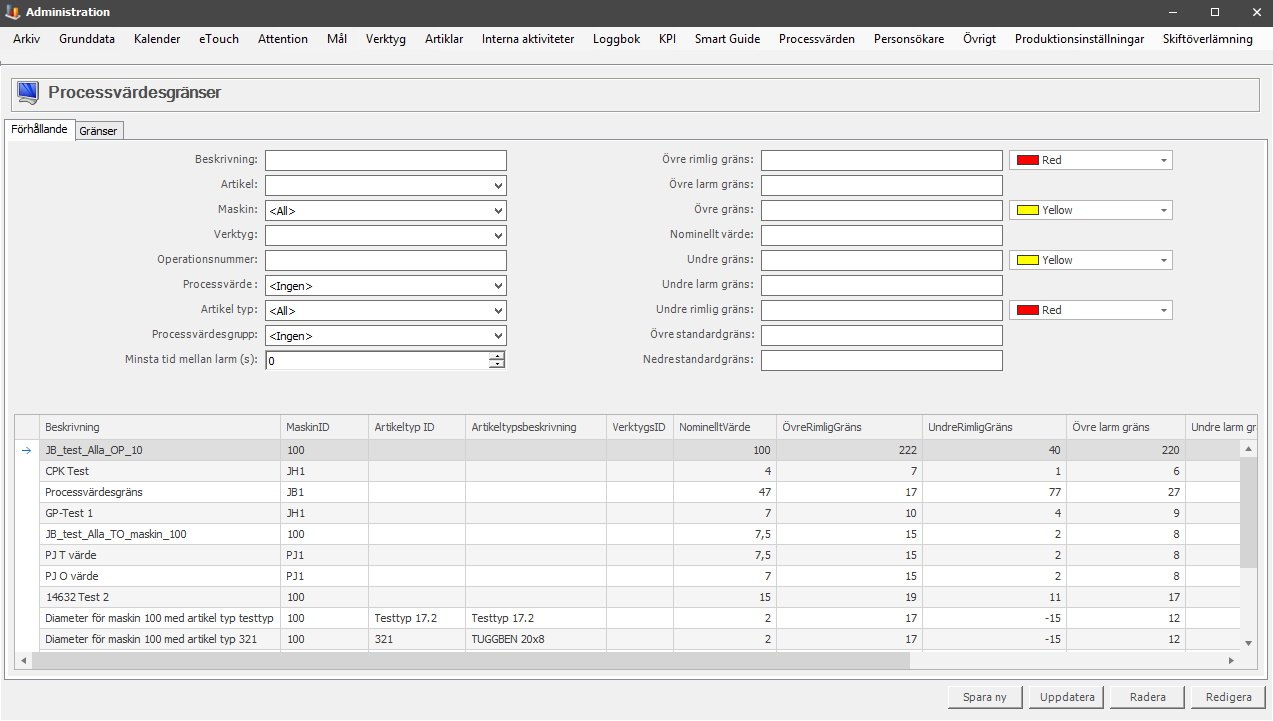

Du kan sätta olika färgvärden för övre rimlig gräns, övre gräns, undre gräns och undre rimlig gräns. Detta för att lättare visualisera resultatet från processvärdesgränser. Detta görs enkelt via den meny som finns kopplat till respektive gränsvärde. Nedan följer en beskrivning av bilden:
Beskrivning
En beskrivning av processvärdesgränsen.
Artikel
Artikeln som processvärdet
avser.
Maskin
Maskinen som gränsen
påverkar.
Verktyg
Verktyget som gränsen
påverkar.
Operationsnummer
Processvärdesgränsens
operationsnummer.
Processvärde
Processvärdet som används för att
beräkna Cpk- och Cp-värde.
Artikeltyp
Artikeltypen som artikeln tillhör.
Nominellt
värde
Processvärdesgränsens
nominella värde.
Övre
rimlig gräns
Processvärdets rimliga övre gräns.
Övre larmgräns
Processvärdets övre
larmgräns.
Övre gräns
Processvärdets rimliga övre
gräns.
Undre gräns
Processvärdets undre
gräns.
Undre
larmgräns
Processvärdets undre larmgräns.
Undre rimlig gräns
Processvärdets
rimliga undre gräns.
Minsta tid mellan
larm (s):
Här kan man sätta en tid i sekunder
för när det ska larmas.

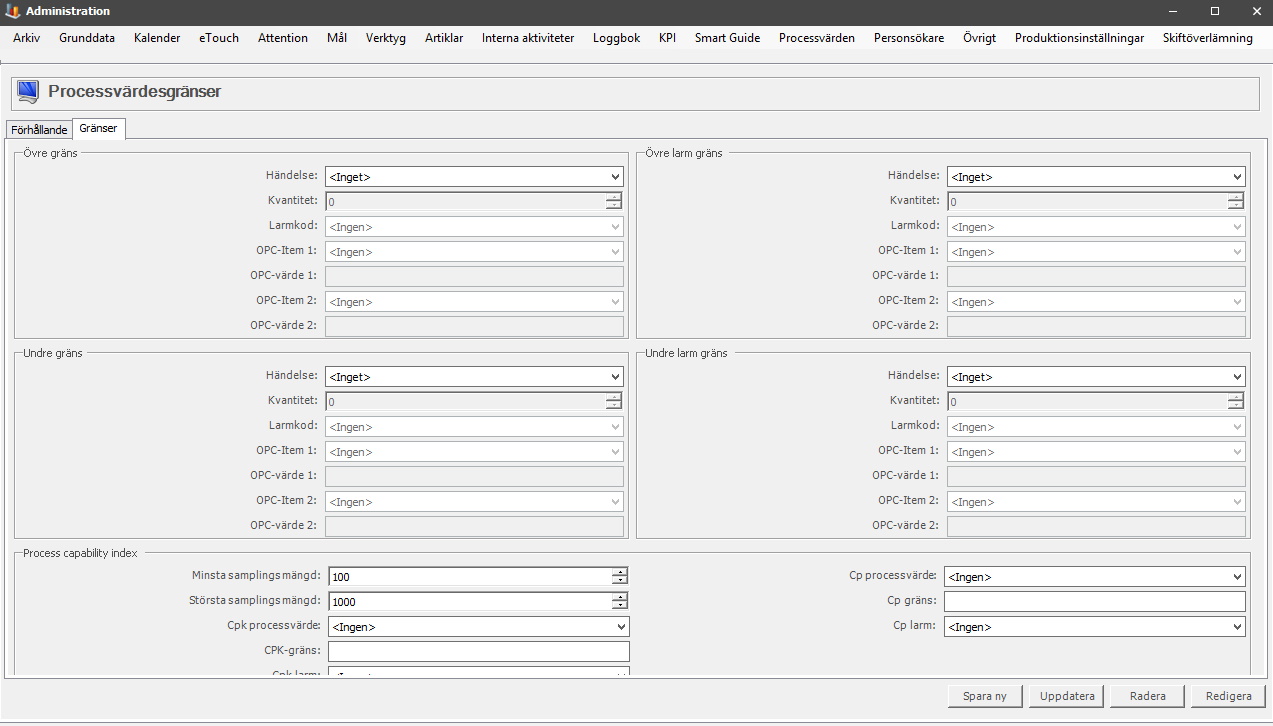

Nedan följer en
beskrivning av bilden:
Händelse
Vad ska hända när
respektive gräns nås.
Kvantitet
Antalet gånger värdet
ska ligga inom gränsen för att den valda händelsen ska inträffa.
Larmkod
Vilken larmkod ska
skickas vid händelsen.
OPC-Item
OPC-item som
händelsen berör.
OPC-värde
Värde
på valt OPC-item.
Minsta
samplingsmängd
Minsta antalet mätningar som ska göras vid överträdelse.
Största
samplingsmängd
Största antalet mätningar som ska göras vid
överträdelse.
Cpk-processvärde
Processvärdet som tilldelas Cpk-värdet.
CPK-Gräns
Om Cpk-värdet
underskrider denna gräns kommer ett larm att sättas.
Cp-processvärde
Processvärdet som tilldelas Cp-värdet.
Cp-gräns
Om Cp-värdet
underskrider denna gräns kommer ett larm att sättas.
Cp-larm
Det larm som sätts om Cp-värdet underskrider
Cp-gräns.
