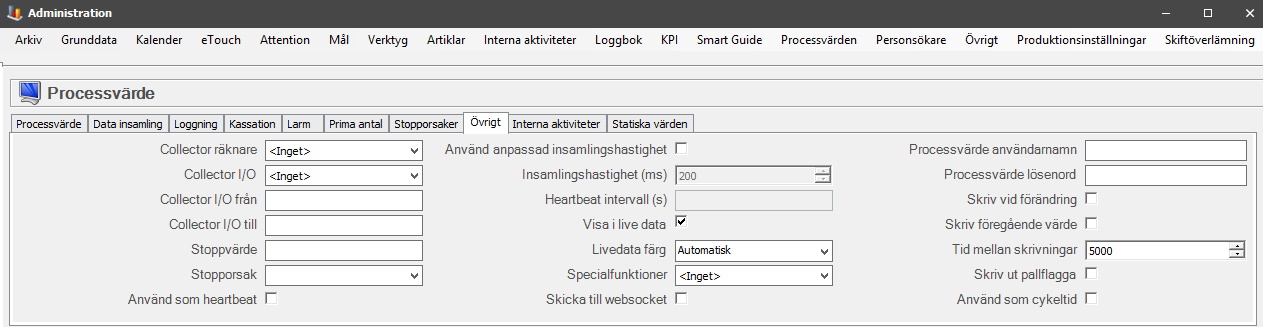

Fliken Övrigt

Här återfinns inställningar för bland annat collector-räknare och olika I/O-värden. OBS! Det finns separat dokumentation under OPC-Connectorn som beskriver hur "Använd som heartbeat" kan användas.  Här kan man läsa mer om hur det fungerar.

Collector-räknare
Här kan man välja vilken collector-räknare på maskinen processvärdet ska användas som. Detta innebär att när värdet ändras sätts motsvarande Collector-räknare på maskinen till detta värde. Observera att värdet måste vara en boolean eller ett tal. Detta värde skrivs var femte sekund till balthzar_local.dbo.machine_transaction. Finns för närvarande plats 1-8.

Collector I/O
Här kan man välja vilka collector I/O-värde på maskinen som processvärdet ska användas som. Detta innebär att när värdet ändras sätts motsvarande Collector-räknare på maskinen till detta värdet. Observera att detta värde måste ligga inom Collector I/O från och Collector I/O till. Detta värde skrivs var femte sekund till balthzar_local.dbo.machine_transaction. Finns för närvarande plats 1-8.

Om I/O-värdet sätts till 1 eller 0 beror på vilken datatyp processvärdet har samt hur Collector I/O från och Collector I/O till är satta.

1 Om processvärdet är en Boolean behöver inte Collector I/O från och Collector I/O till anges. True blir 1 och False blir O.
Om man anger  1 som Collector I/O till blir True 1, annars 0.
Om man anger 1 som Collector I/O från blir False 1, annars 0.



Om signalen skulle behöva inverteras, dvs, om maskinen ska köra när signalen är låg, gör man det på följande sätt:

Collector I/O från ska vara 1 och Collector I/O till ska vara 0. OBS! Signalen måste då vara av datatyp boolean. Detta kan man se om man i OPC-connectorn trycker ner ctrl + A och tar fram värdet. Här finns mer dokumentation ang OPC-connectorn.

2 Om processvärdet är ett tal blir I/O-värdet 1 om processvärdet är större än eller lika med Collector I/O från och mindre än eller lika med Collector I/O till. Annars blir I/O-värdet 0.

3 Om processvärdet inte är något av ovanstående datatyper hanteras det som en text. Om texten ligger mellan, eller är samma som, Collector I/O från och Collector I/O till är I/O 1 annars 0.

Collector I/O från
Undre gräns för acceptabelt I/O-värde.

Collector I/O till
Övre gräns för acceptabelt I/O-värde.

Stoppvärde
Här kan man ange ett värde som resulterar i ett maskinstopp. Om processvärdet får detta värde kommer den valda stopporsaken att sättas på maskinen. Detta sker genom att ett meddelande skickas till balthzar_local.dbo.balthzar_data.

Stopporsak
Stopporsak som sätts som ett resultat på att värdet "Stoppvärde" ovan inkommit.

Använd som hjärtslag
Denna funktion används för att övervaka OPC Connectorn och se till att den har "kontakt" med ett, eller flera, processvärden. OPC Connectorn är ett externt program byggt av Delacroy. I det här fallet innebär "kontakt" att OPC Connectorn fått besked om att det ska ske en ändring av ett, eller flera, processvärden. Här finns mer information om hur OPC Connectorn fungerar.

Använd anpassad insamlingshastighet
Använd egen insamlingshastighet, angiven i efterföljande fält, "Insamlingshastighet (ms)".

Insamlingshastighet (ms)
 Om anpassad insamlingshastighet används, används detta intervall.

Hjärtslagsintervall
Det intervall som processvärdet bör uppdateras inom, under normal drift. Avgör om processen ska betraktas som "ej tillräknelig".

Visa i live-data
Här kan man välja om processvärdet ska dyka upp i live-datavisning. Notera här att avsaknad av värde (NULL) betraktas som False, eller "tomt" i denna ruta.

Detta används även i webb-applikationen BZX21 för att se data i Widget Live data. Saknas värde, då visar Widget ingen relevant data.

Livedata färg
Här kan man välja om värdet i live-datavisningen ska ha en viss färg.

Specialfunktion
Här finns det möjlighet att använda olika specialfunktioner för processvärde. Respektive specialfunktion som går att välja här har separat dokumentation. Se lista:

RFID Inloggning

Skicka till websocket
 Kopplat till webbapplikationen BZX21. Rent praktiskt innebär en aktivering att det ges stöd för SignalR-baserade web sockets. Dessa används för att minska tiden det tar från det att ett processvärde ändras, tills det att det visas i webbapplikationen BZX21. Körs via OPC Connectorn. Kräver version 23.4.0, eller senare, för att fungera.

Processvärdets användarnamn
Här kan man ange ett användarnamn till processvärdet.

Processvärdets lösenord
Här kan man ange ett lösenord till processvärdet.

Skriv vid förändring
Aktiveras denna kryssruta skrivs värdet över vid förändring.

Skriv föregående värde
Aktiveras denna kryssruta skrivs värdet över vid förändring med föregående värde.

Tid mellan skrivningar (ms)
Här kan tiden mellan skrivningar justeras, det görs i (ms).

Skriv ut pallflagga
Aktiveras denna kryssruta kan pallflaggor kopplade till processvärden skrivas ut.

Använd som cykeltid (ms)
Denna kryssruta finns tillgänglig från version 24.5.0 och senare. Tanken här är att man ska kunna mäta cyckeltid (ms) på maskin/er om den är aktiverad.
