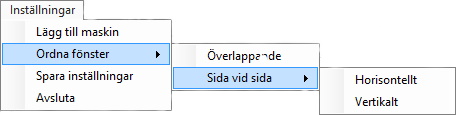

När man öppnar formuläret för "Processdatavisning", finns där en huvudmeny som heter "Inställningar". Här finns menyer som låter dig "Lägga till maskin", "Ordna fönster", "Spara inställningar" och "Avsluta". Det första man bör göra här är att gå in på "Lägg till maskin" för att få upp en lista på tillgängliga maskiner som går att visa.

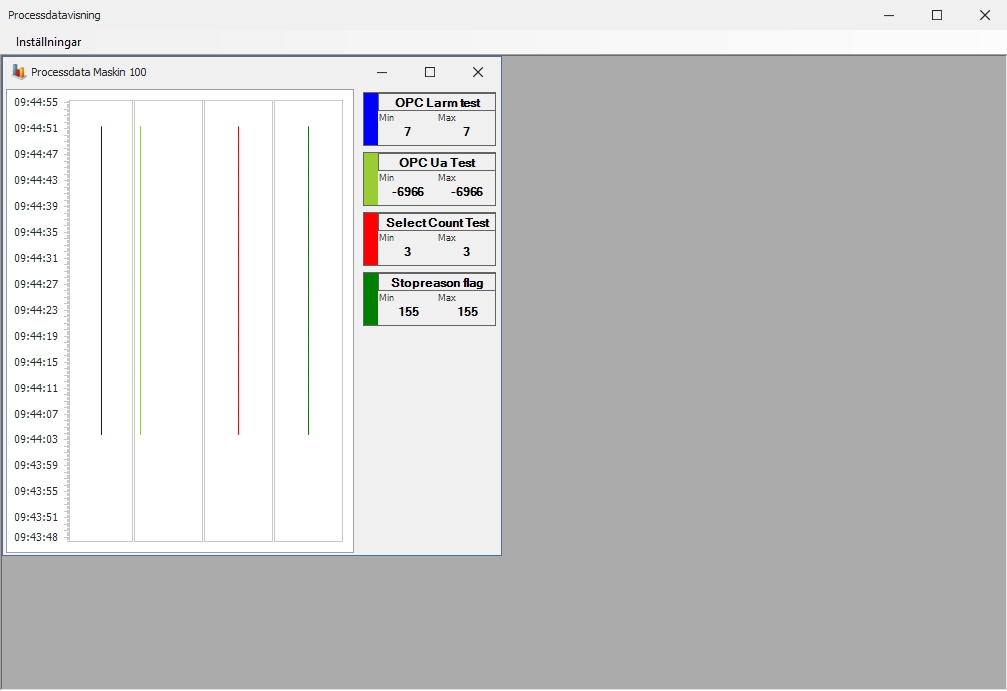

Väl där väljer du den maskin som ska läggas till i listan över tillgängliga maskiner. Sedan klicka på "Välj" för att bekräfta. I vårt exempel nedan är maskin 100 vald.

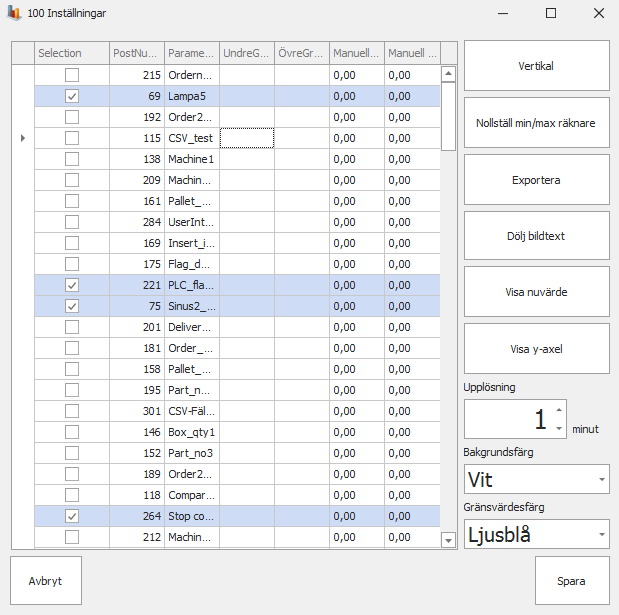

För att få upp inställningar för formuläret som visar processdata för maskinen räcker det med att högerklicka i det formuläret. Då kommer menyn med "Inställningar" som visas nedan upp automatiskt. Där kommer du att se en lista med olika värden man kan markera för att visa data för. Denna lista är baserad på inställningar man gjort i "Client" -> "Administration" -> "Systeminställningar" - "Processvärden" -> "Processvärde" och du kan läsa mer om hur det fungerar här .
I listan som visas ovan går det att markera ett enskilt värde eller flera samtidigt. Detta påverkar sedan övriga val man kan göra i menyn. Till exmepel, kanske man vill visa nuvärde för ett värde medans man vill visa min/max-värde för ett annat. Då får man istället välja det respektive alternativ man vill ha istället för alla på en gång.
Vertikal /
Horisontal
Här
kan man välja om man vill att linjerna som visas ska vara vertikala eller
horisontala.
Nollställ min/max-räknare
Här kan man välja att nollställa
räknaren för min/max-värde.
Exportera
Här kan
man välja att exportera den data som visas som en PDF-fil.
Visa/Dölj
bildtext
Här kan
man välja om man vill visa eller dölj den bildtext som går att få fram
längst ut till höger.
Visa min/max-värde /
Visa nuvärde
Här kan man välja om man vill visa antingen
min/max-värde eller nuvärde.
Visa /
Dölj y-axel
Här kan man välja om man vill att grafen ska
visa eller dölja y-axeln.
Upplösning
Här kan du
välja det tidsspann som ska gälla för aktiv graf, gäller i minuter.
Bakgrundsfärg
Här väljer
du den bakgrundsfärg som grafen ska ha.
Gränsvärdesfärg
Här väljer
du den färg som grafens gränsvärden ska ha.
