För att skapa en verktygsstruktur måste vissa ändringar göras i admin-sektionen. Först får man gå till "Client" -> "Administration" -> "Systeminställningar" -> "Grunddata" -> "Maskiner" -> "Maskinparametrar 5". I det formuläret får man välja vilka maskiner som ska vara aktuella. I varje verktygsstruktur kan bara en maskin ha status "Moder". Däremot kan flera maskiner ha status "Barn", däremot måste varje "Barn" vara unikt.

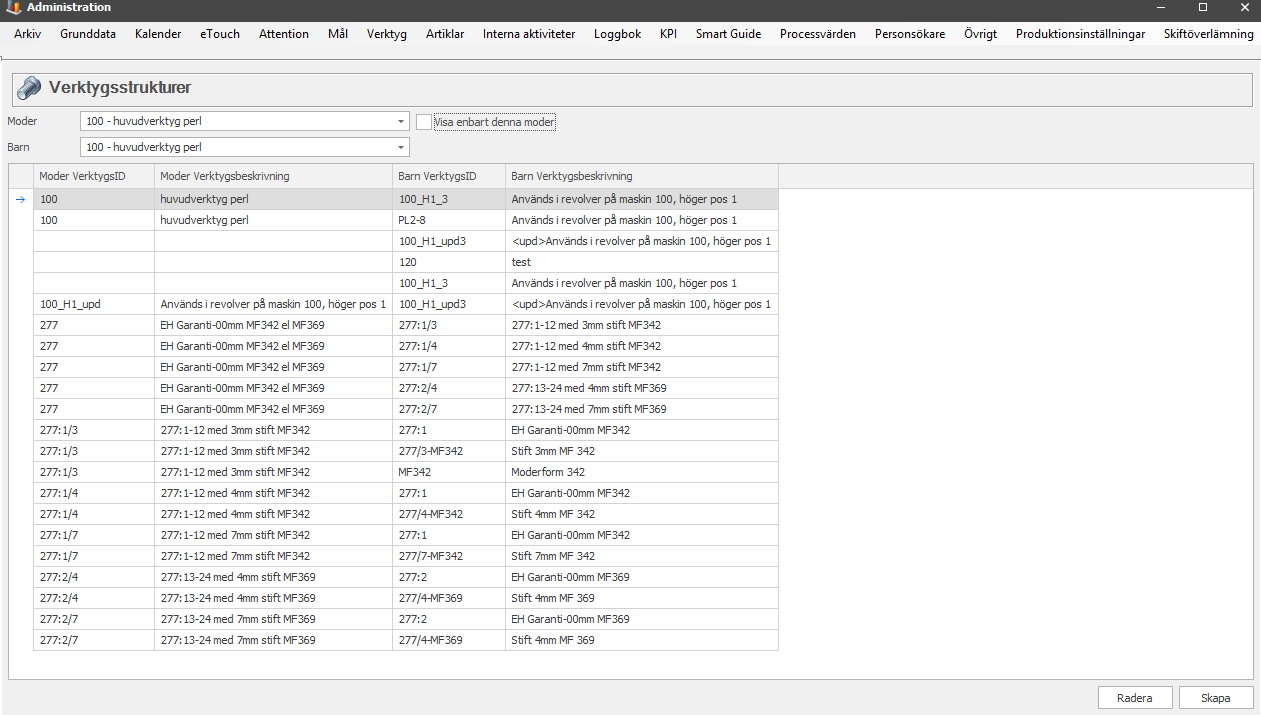

När det är ordnat gå till "Client" -> "Administration" -> "Systeminställningar" -> "Verktyg" -> "Verktygsstrukturer" för att se formuläret som visas nedan. Där får man först ange en "Moder" och sedan ange "Barn" och bekräfta med knappen "Skapa" för att spara verktygsstrukturen.
Rutan "visa enbart denna moder" filtrerar fältet med strukturer och gör att enbart de strukturer som har den valda modern visas.
Funktioner som påverkas
-
Uppräkning av verktyg via struktur:
För verktyg med struktur sker
uppräkning av verktygets barn vid användning av strukturverktyget.
Uppräkning sker ej
av verktyg med kategori 1. Huvudverktyg eller kategori 4.
Moderform.
Uppräkning av struktur utgår från det moderverktyg som finns i
fältet structure_tool_id i object_work_order.
Detta fält sätts vid start av
tillverkningsorder, och innehåller normalt orderns "normala" huvudverktyg
(tool_id).
Innehållet kan dock påverkas av specialfunktion 183
och här kan du läsa mer om
hur den fungerar.
Kategorier för verktygs sätts i ett annat formulär som
heter Ange Verktygstyp. Här
finns mer information om hur det fungerar. För
närvarande finns det fyra olika kategorier - 1. Huvudverktyg, 2.
Kavitetsverktyg, 3. Förbrukningsverktyg, 4. Moderform. Som nämnts ovan är det
kategori nummer ett och fyra som är undantagna vad gäller uppräkning av verktyg.
